Sustituir el router Livebox de Orange por una ONT independiente y un router MikroTik permite tener un mayor control sobre la red, utilizar las funciones avanzadas de RouterOS y prescindir del equipo del operador para la conexión a Internet.
En esta guía veremos cómo configurar ZTE F601 con Livebox y MikroTik, utilizando una ONT ZTE ZXHN F601 para realizar la terminación GPON y un router MikroTik como equipo principal encargado del enrutamiento, NAT, firewall y gestión de nuestra red.
Orange utiliza routers como Livebox Fibra y Livebox 6 con la ONT integrada, mientras que otros modelos, como Livebox+ o Livebox 6+, pueden trabajar con una ONT externa. La función de la ONT es convertir la señal óptica GPON en Ethernet para entregársela posteriormente al router.
Qué necesitamos antes de comenzar
Para realizar la configuración necesitaremos una línea de fibra Orange compatible con GPON, una ZTE ZXHN F601, un router MikroTik con RouterOS v7 y acceso mediante WinBox. También necesitamos obtener previamente del Livebox los datos de autenticación GPON de nuestra conexión.
El parámetro más importante suele aparecer con alguno de estos nombres:
ONT Password
GPON Password
IdONT
PLOAM Password
Orange hace referencia oficialmente a la ONT password como una credencial necesaria para establecer correctamente la conexión óptica en sus Livebox.
También es recomendable guardar otros datos del Livebox antes de desconectarlo:
ONT Password / IdONT / PLOAM
GPON Serial Number
Dirección MAC WAN
Modelo del Livebox
Versión de firmware
No debemos confundir el GPON Serial Number con la PLOAM Password. Son parámetros diferentes. Dependiendo de cómo esté provisionada la línea y de la OLT utilizada por el operador, puede ser necesario uno u otro o una combinación de varios parámetros. Por este motivo, conviene guardar toda la información disponible del Livebox antes de modificar nada.
Acceder a la ZTE ZXHN F601
Antes de conectar la F601 a la fibra de Orange tenemos que configurarla localmente. Desconectamos el cable de fibra de la ONT y conectamos un ordenador directamente a su puerto Ethernet. Podemos configurar temporalmente una dirección estática en el ordenador:
Dirección IP: 192.168.1.2
Máscara: 255.255.255.0
Gateway: 192.168.1.1
A continuación accedemos desde el navegador:
http://192.168.1.1
En muchas unidades de la ZTE ZXHN F601 las credenciales de administración utilizadas son:
Usuario: admin
Contraseña: admin
Las credenciales pueden variar dependiendo del operador y del firmware instalado.

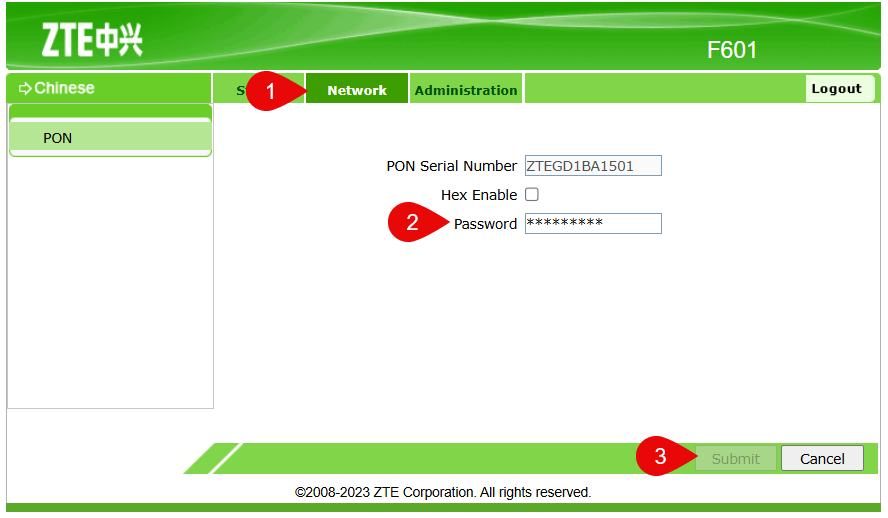

Configurar la ONT Password en la ZTE F601
Una vez dentro de la interfaz de administración debemos localizar el apartado relacionado con GPON, PON o autenticación óptica. El nombre exacto del menú cambia ligeramente dependiendo de la versión de firmware de la F601.
Debemos localizar un parámetro similar a:
PLOAM Password
GPON Password
ONT Password
He introducir exactamente la contraseña que hemos obtenido anteriormente del Livebox. La F601 permite modificar la PLOAM Password desde su interfaz web y almacena este parámetro en formato ASCII.
Por ejemplo:
PLOAM Password:
ABCD123456
Guardamos los cambios y reiniciamos la ONT si el firmware lo solicita.

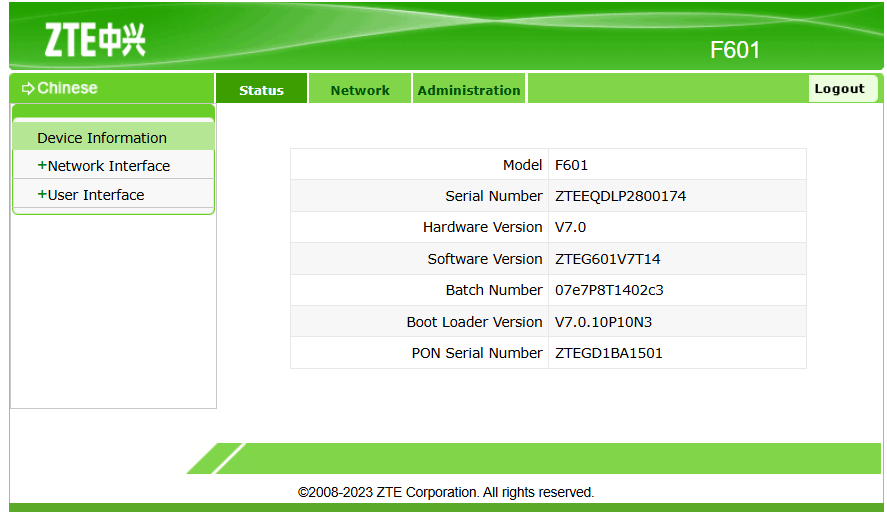

¿Hay que cambiar el GPON Serial Number?
No necesariamente.
La ZTE F601 dispone de su propio número de serie GPON, generalmente con un formato similar a:
ZTEGXXXXXXXX
La F601 permite técnicamente modificar tanto el Vendor ID como la parte correspondiente al número de serie GPON. Sin embargo, no debemos modificar el GPON Serial simplemente porque sea diferente del Livebox. Primero debemos probar la conexión utilizando la ONT Password o PLOAM correspondiente a nuestra línea. Solamente deberíamos plantearnos modificar el GPON Serial si hemos comprobado que nuestra instalación concreta lo requiere. Antes de modificarlo debemos guardar siempre el valor original de la F601.
Conectar la fibra de Orange a la F601
Una vez configurada la ONT Password podemos apagar la F601 y conectar el latiguillo óptico procedente de la roseta de fibra.
Encendemos nuevamente la ONT.
Debemos observar los indicadores del frontal.
Una situación correcta debería terminar aproximadamente así:
POWER encendido
PON verde fijo
LOS apagado
LAN según conexión Ethernet
El indicador más importante en esta fase es PON.
Si la ONT consigue registrarse correctamente contra la OLT, tendremos resuelta la primera parte de la instalación.
Que la ONT aparezca registrada no significa todavía que tengamos Internet. Después tendremos que configurar correctamente la WAN del MikroTik.
Conectar la ZTE F601 al MikroTik
Conectaremos mediante un cable Ethernet el puerto LAN de la F601 al puerto que queramos utilizar como WAN en el MikroTik.
Crear la VLAN 832 y configuracion de Orange
En conexiones de Orange España es habitual transportar el servicio de Internet sobre la VLAN 832, obteniendo posteriormente la configuración IP mediante DHCP. Existen configuraciones documentadas de Orange España utilizando VLAN 832 y DHCP para sustituir el Livebox por un router propio.
Asiganamos la VLAN la puerto WAN y sobre esta VLAN podemos un cliente DHCP para que reciba la IP.
Con esto ya solo nos quedaría hacer una Masquerade sobre la VLAN y ya tendríamos internet.
La principal recomendación es conservar siempre la configuración original del Livebox y de la F601 antes de realizar cambios, especialmente la ONT Password/PLOAM, GPON Serial y MAC WAN, ya que estos datos pueden ser fundamentales para restaurar o diagnosticar la conexión posteriormente.
En algunos modelos hay que ir a «Quick Internet Settings» → «Advanced Settings» → «Choose operation mode» → «Wireless router mode (Default)» → «WAN connection type» y marcando la opción de “Special Requirement from ISP” antes de darle a «Automatic IP». Después, en la configuración del ISP, seleccioné “Manual Setting” y ajusté para «Internet» el VID a 20 y la PRIO a 0.
